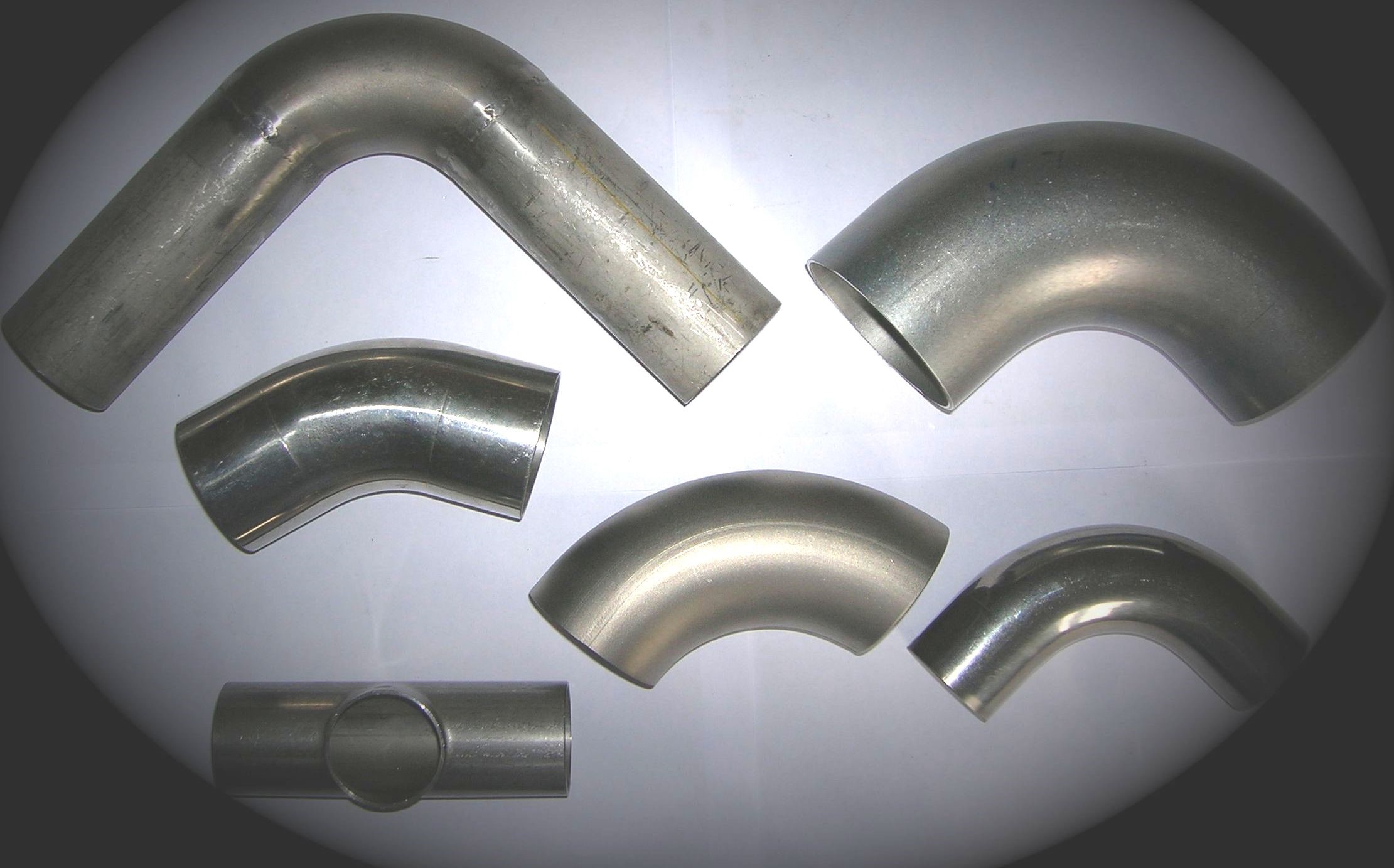

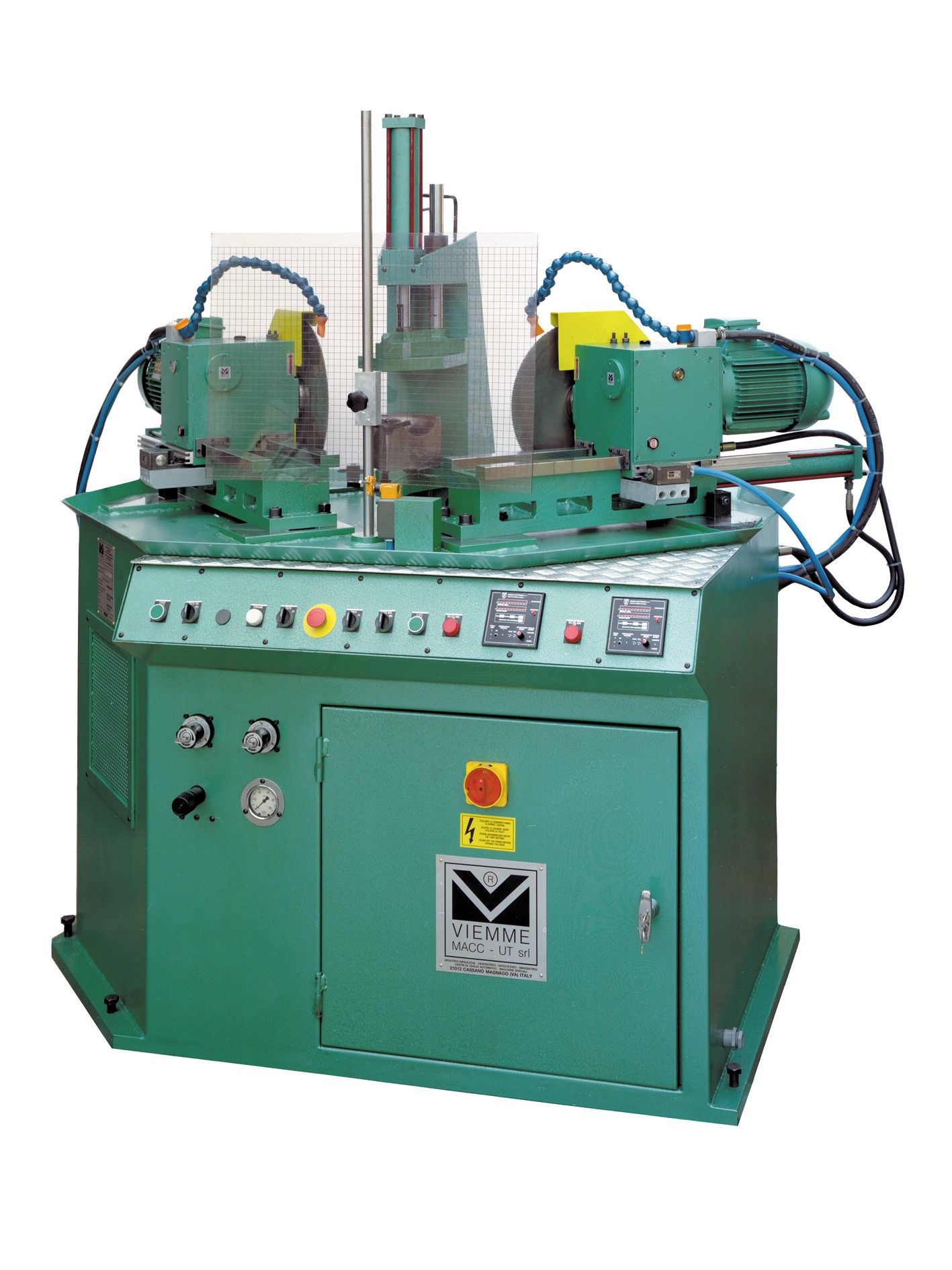

La Segatrice per taglio tubi curvi AVF 350 è una macchina utensile su misura pensata per chi lavora la curvatura dei tubi metallici e ha bisogno di tagliare le due estremità del pezzo curvato con precisione e ripetibilità. È progettata per eseguire il taglio su entrambi i lati del tubo curvo.
Caratteristiche tecniche e costruttive
La struttura è realizzata in acciaio elettrosaldato, rinvenuta e stabilizzata per garantire rigidità nel tempo, sabbiata e verniciata con fondo epossidico nel colore standard o in una finitura specifica su richiesta del cliente.
Il cuore della macchina sono le due teste di taglio mod. AVF 350, ciascuna dotata di riduttore con ingranaggi in bagno d’olio e scorrimento su guide quadre temprate e rivestite in materiale antifrizione, con lubrificazione forzata e automatica; la movimentazione avviene tramite cilindro idraulico. L’impianto di lubrificazione delle guide è completo di serbatoio con visione di livello e micro switch elettrico che segnala il basso livello dell’olio.
Il bloccaggio della curva è affidato a un gruppo di bloccaggio verticale, alloggiato su sella sagomata, a comando idraulico con regolazione della forza di chiusura, per tenere saldamente il pezzo durante l’intero ciclo di taglio.
- Centrale idraulica integrata, completa di distributori, regolatori, indicatore di livello elettrico, manometro, filtro, scambiatore di calore e termostato, posizionata per una manutenzione agevole
- Impianto di nebulizzazione ad olio vegetale per la lubrorefrigerazione localizzata della lama
- Dispositivo salvalama con intervento istantaneo in caso di sovraccarico
- Protezioni antinfortunistiche con aperture dotate di micro di sicurezza per l’arresto immediato della macchina in caso di apertura accidentale
Impianto ed apparecchiatura elettrica sono incorporati nella struttura della macchina, nel rispetto delle normative CE vigenti in materia di sicurezza sul lavoro.
Caratteristiche Tecniche e Costruttive :
La Macchina da Taglio tubi Curvi è stata progettata e realizzata per eseguire le operazioni di Taglio di un tubo curvo in entrambi i lati .
Struttura in acciaio elettrosaldato , rinvenuta , stabilizzata , sabbiata e verniciata con fondo epossidico di colore nostro standard o specifico .
N° 2 Teste di Taglio Mod. AVF 350 , dotata di riduttore con ingranaggi in bagno d’olio , che scorre su guide quadre temprate e rivestite in materiale antifrizione con lubrificazione forzata ed Automatica , movimentata da cilindro idraulico .
Impianto di Lubrificazione guide completo di serbatoio con visione di livello , micro switch elettrico per segnalazione basso livello olio .
N° 1 Gruppo di bloccaggio verticale della curva , alloggiata su sella sagomata , a comando idraulico con regolazione forza chiusura .
Impianto ed Apparecchiatura incorporati alla struttura della macchina , nel rispetto delle Normative CE .
N° 1 Centrale idraulica , completa di distributori , regolatori , indicatore di livello elettrico per la segnalazione del basso livello di olio , manometro e filtro , scambiatore di calore e termostato ; il tutto incorporato nella struttura della macchina ed in comoda posizione per una facile manutenzione .
Impianto di nebulizzazione ad olio vegetale per la librorefrigerazione localizzata della Lama .
Dispositivo salvalama , con intervento istantaneo per eventuali sovraccarichi .
Protezioni antinfortunistiche , dotate di aperture equipaggiate con micro di sicurezza per lo spegnimento immediato della macchina in caso di apertura accidentale secondo la vigente Normativa di Legge 626 per la sicurezza negli ambienti di lavoro .
Per conoscere le dimensioni, le velocità di taglio, il diametro massimo lavorabile e le altre specifiche esatte della Segatrice per taglio tubi curvi AVF 350, così da valutarne l’inserimento in un impianto o linea di produzione su misura, è possibile contattare direttamente Viemme Impianti.
