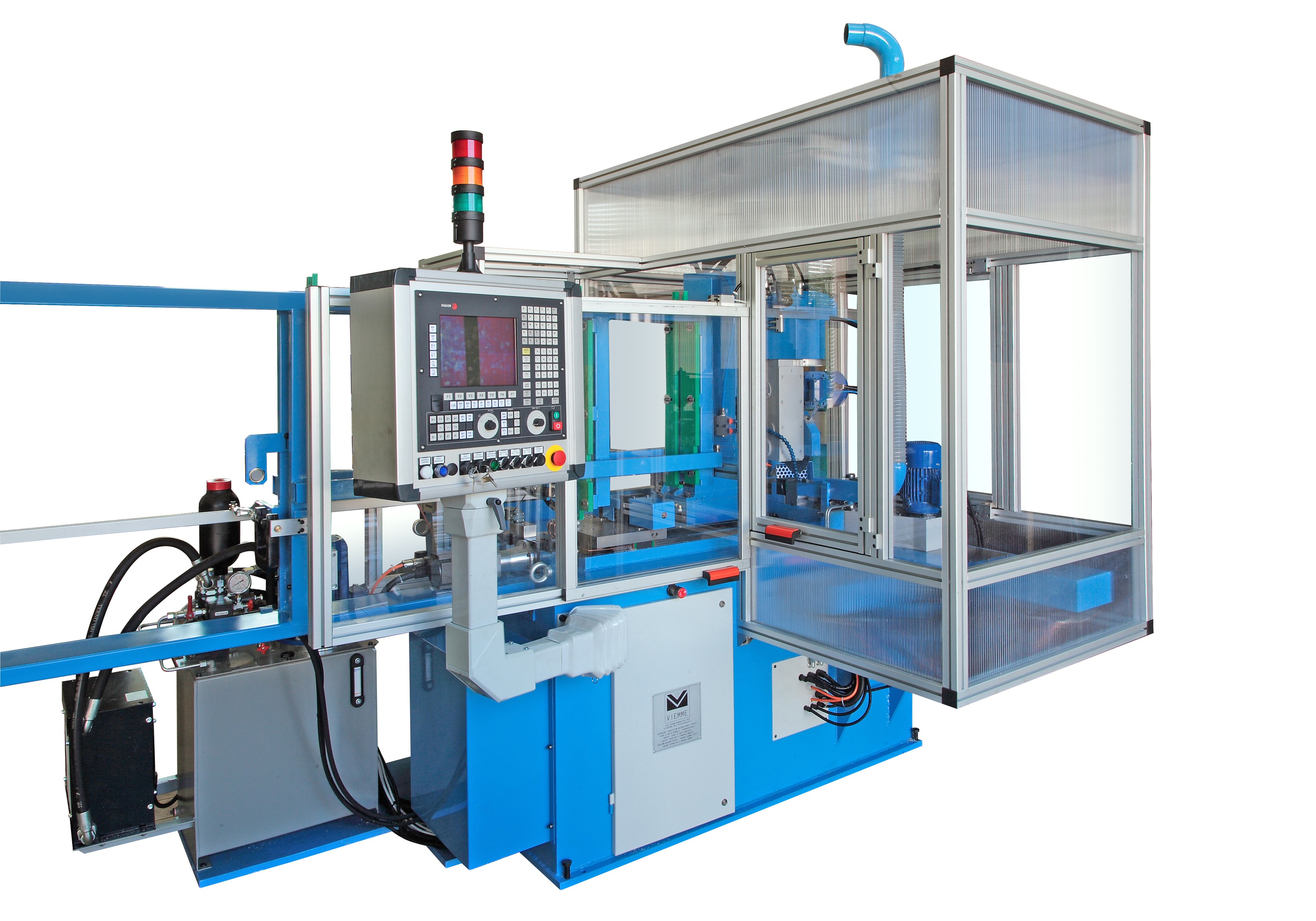

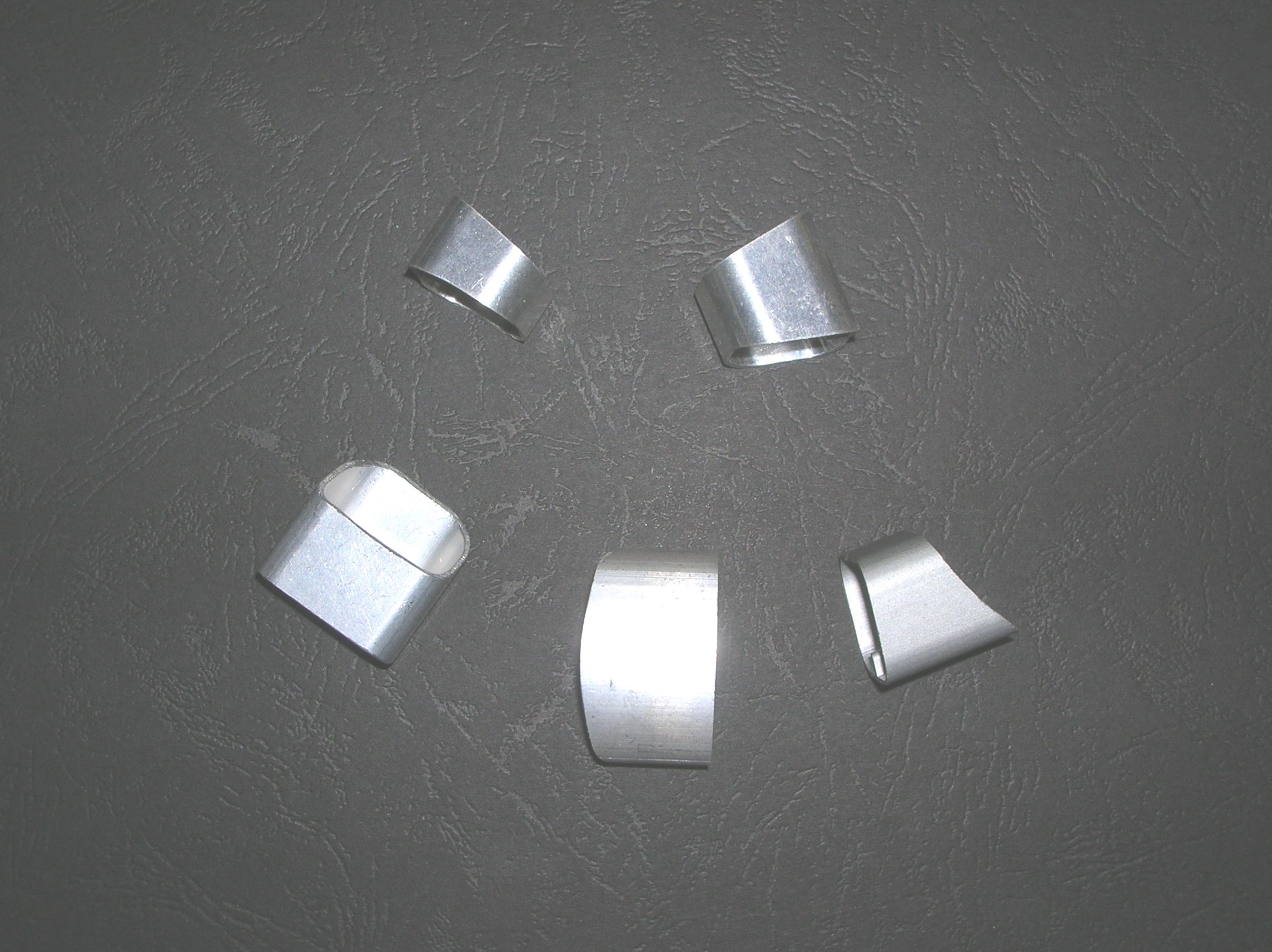

La AVGL 225-250 con unità di taglio angolare è una macchina utensile su misura progettata da Viemme Impianti per il taglio di profilati in alluminio, con applicazione specifica anche come taglierina a fiamma per la produzione di manici delle pentole. Si tratta di un centro di lavoro combinato taglio-fresatura a controllo numerico, pensato per chi lavora barre e profilati cavi in linee produttive ad alta ripetitività.
La macchina nasce su una struttura in acciaio elettrosaldato, rinvenuta e stabilizzata, sabbiata e verniciata con fondo epossidico, per garantire rigidità e durata nel tempo. La testa di taglio è orientabile di ±45° su 2 posizioni con riferimenti meccanici, mentre l’unità di fresatura è montata su una slitta biasse a CN che scorre su guide temprate e rettificate con pattini a ricircolo di rulli, movimentata da 2 motori brushless gestiti da CN. Il gruppo di avanzamento barre, anch’esso a controllo numerico, scorre su guide quadre temprate con lubrificazione forzata e automatica.
Completano la dotazione una centrale idraulica con indicatore di livello olio, scambiatore di calore e termostato, l’impianto elettrico conforme alle Normative CE, l’impianto di soffiaggio aria per l’allontanamento dei trucioli e la nebulizzazione a olio vegetale per la lubrorefrigerazione degli utensili. Il contapezzi elettronico disinserisce automaticamente la macchina al raggiungimento della quantità impostata, mentre il dispositivo salvalama interviene istantaneamente in caso di sovraccarico. Il magazzino caricatore verticale gestisce barre e profilati cavi fino a 6000 mm di lunghezza, e le protezioni antinfortunistiche sono dotate di micro di sicurezza secondo la normativa vigente.
Caratteristiche tecniche
- Capacità di lavoro: H = 55 x 35, L = 100
- Lama diametro max: 250 x 1,6
- Giri lama: 4500 rpm
- Motore lama: 0,55 kW
- Giri fresa: 8000 rpm
- Motore fresa: 1,1 kW
- Motori slitta biasse: 11,7 Nm, n° 2
- Potenza nominale: circa 8 kW
- Alimentazione elettrica: 400 Vac, 3 fasi, 50/60 Hz
- Dimensioni macchina: 1820 x 7700 x 2000 H mm
- Massa: 2500 kg
- Magazzino caricatore: barre fino a 6000 mm
Caratteristiche Tecniche e Costruttive :
Struttura in acciaio elettrosaldato , rinvenuta , stabilizzata , sabbiata e verniciata con fondo epossidico di colore nostro standard o specifico .
Testa di Taglio di tipo ad angolazione orientabile di + / – 45° a 2 posizioni con riferimenti meccanici .
N° 1 Unità di Fresatura montata su slitta biasse a CN , che scorre su guide temprate e rettificate con pattini a ricircolo di rulli con lubrificazione forzata e automatica ; movimentata da 2 Motori Brushless gestiti da CN e viti a ricircolo di sfere .
N° 1 Gruppo Avanzamento barre montato su pattini a ricircolo di rulli che scorrono su guide quadre in acciaio temprate e rettificate con lubrificazione forzata e automatica ; movimentato da 1 Motore Brushless gestito da CN e vite a ricircolo di sfere .
N° 1 Centrale idraulica , completa di distributori , regolatori , indicatore di livello elettrico per la segnalazione del basso livello di olio , manometro e filtro , scambiatore di calore e termostato ; il tutto incorporato nella struttura della macchina ed in comoda posizione per una facile manutenzione .
Impianto ed apparecchiatura elettrica incorporati nella struttura della macchina , nel rispetto delle Normative CE .
Impianto di soffiaggio aria per pulizia attrezzature ed allontanamento trucioli .
Impianto di nebulizzazione ad olio vegetale per la librorefrigerazione localizzata degli utensili .
Contapezzi elettronico con disinserimento automatico della macchina al raggiungimento della quantità preimpostata .
Dispositivo salvalama , con intervento istantaneo per eventuali sovraccarichi .

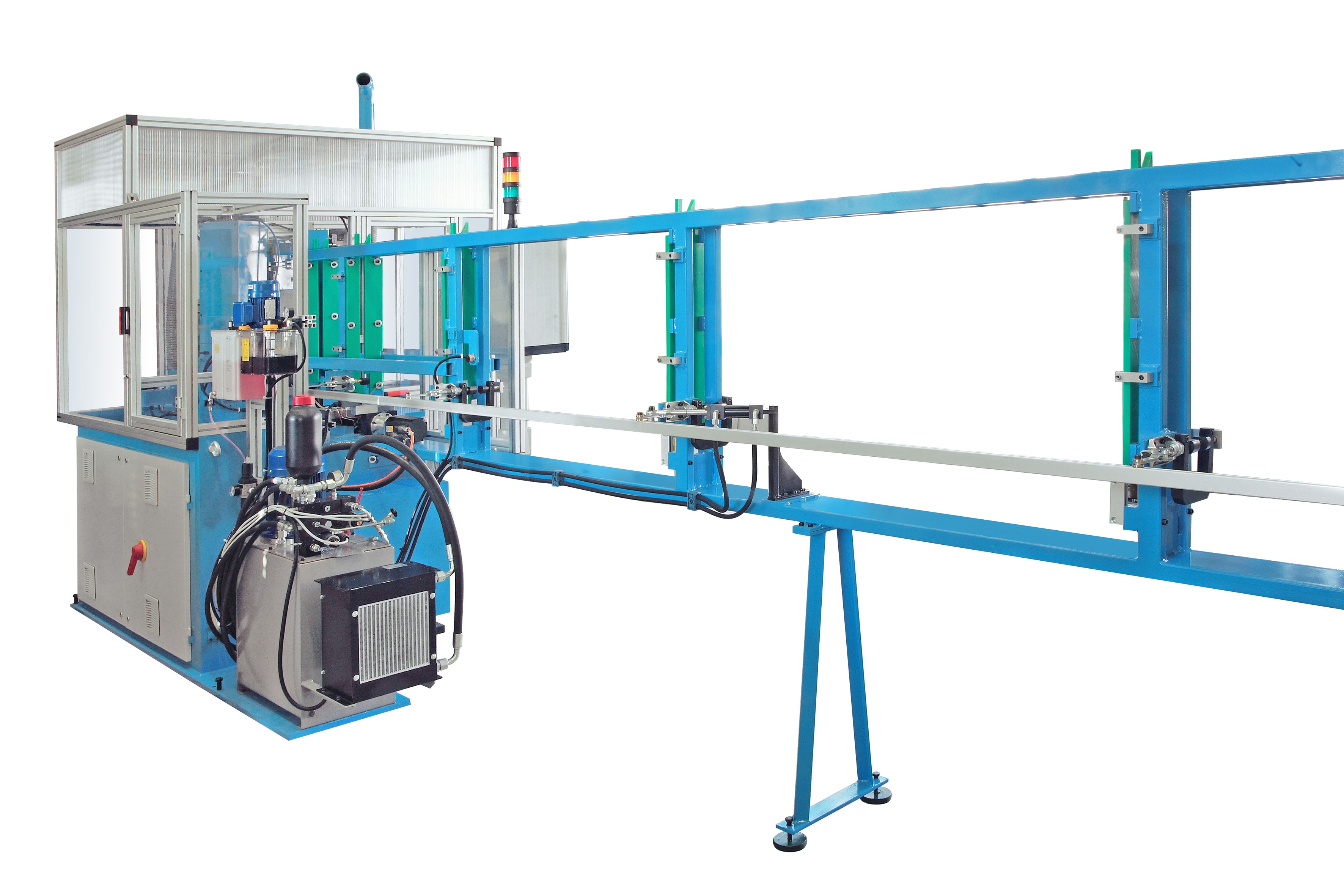

Magazzino caricatore verticale per barre ( profilati cavi ) Lunghezza Max 6000 mm .
Protezioni antinfortunistiche , dotate di aperture equipaggiate con micro di sicurezza per lo spegnimento immediato della macchina in caso di apertura accidentale secondo la vigente Normativa di Legge 626 per la sicurezza negli ambienti di lavoro .
Predisposizione per aspiratore ( diametro tubo da comunicare ) .
Dati Tecnici :
- Capacità di Lavoro : H = 55 x 35 , L = 100
- Lama diametro: max 250 x 1,6
- Giri Lama: 4500 rpm
- Motore Lama : 0,55 KW
- Giri Fresa : 8000 rpm
- Motore Fresa : 1,1 Kw
- Motori slitta biasse Nm 11,7 – n° 2
- Potenza Nominale : 8 KW circa
- Alimentazione Elettrica : 400 Vac , 3 fasi , 50 / 60 Hz
- Dimensioni Macchina : 1820 x 7700 x 2000 H
- Massa : 2500 Kg
Per configurazioni personalizzate, diametro del tubo di aspirazione da definire in fase d’ordine o approfondimenti tecnici sulla AVGL 225-250, è possibile contattare direttamente Viemme Impianti.
