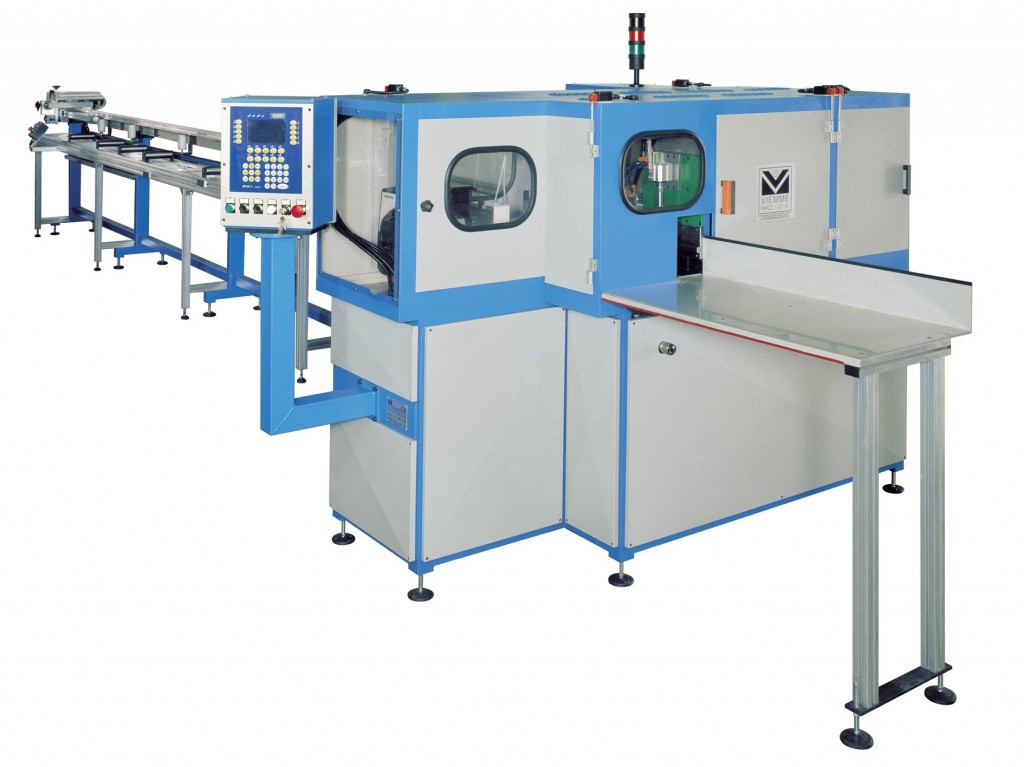

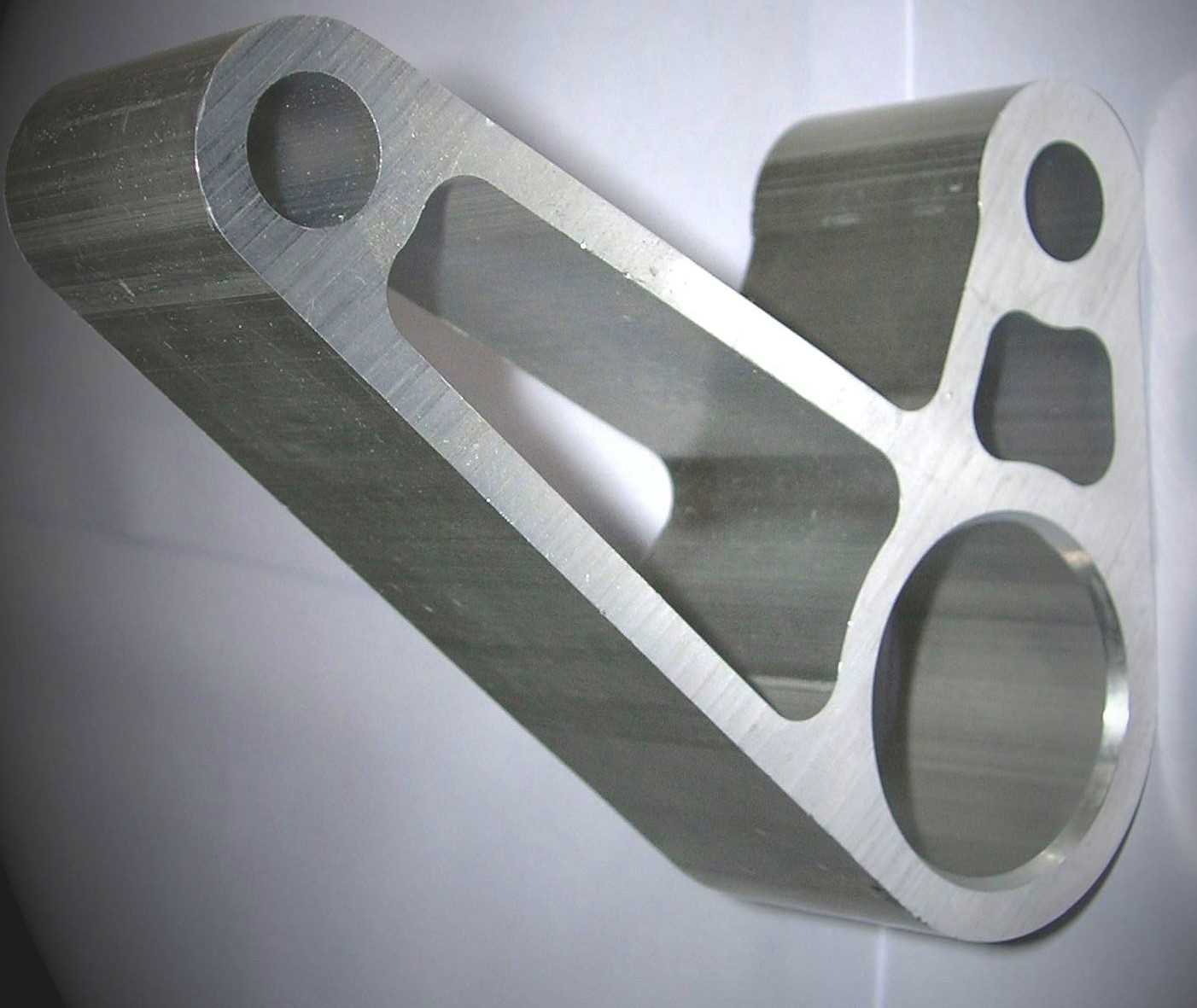

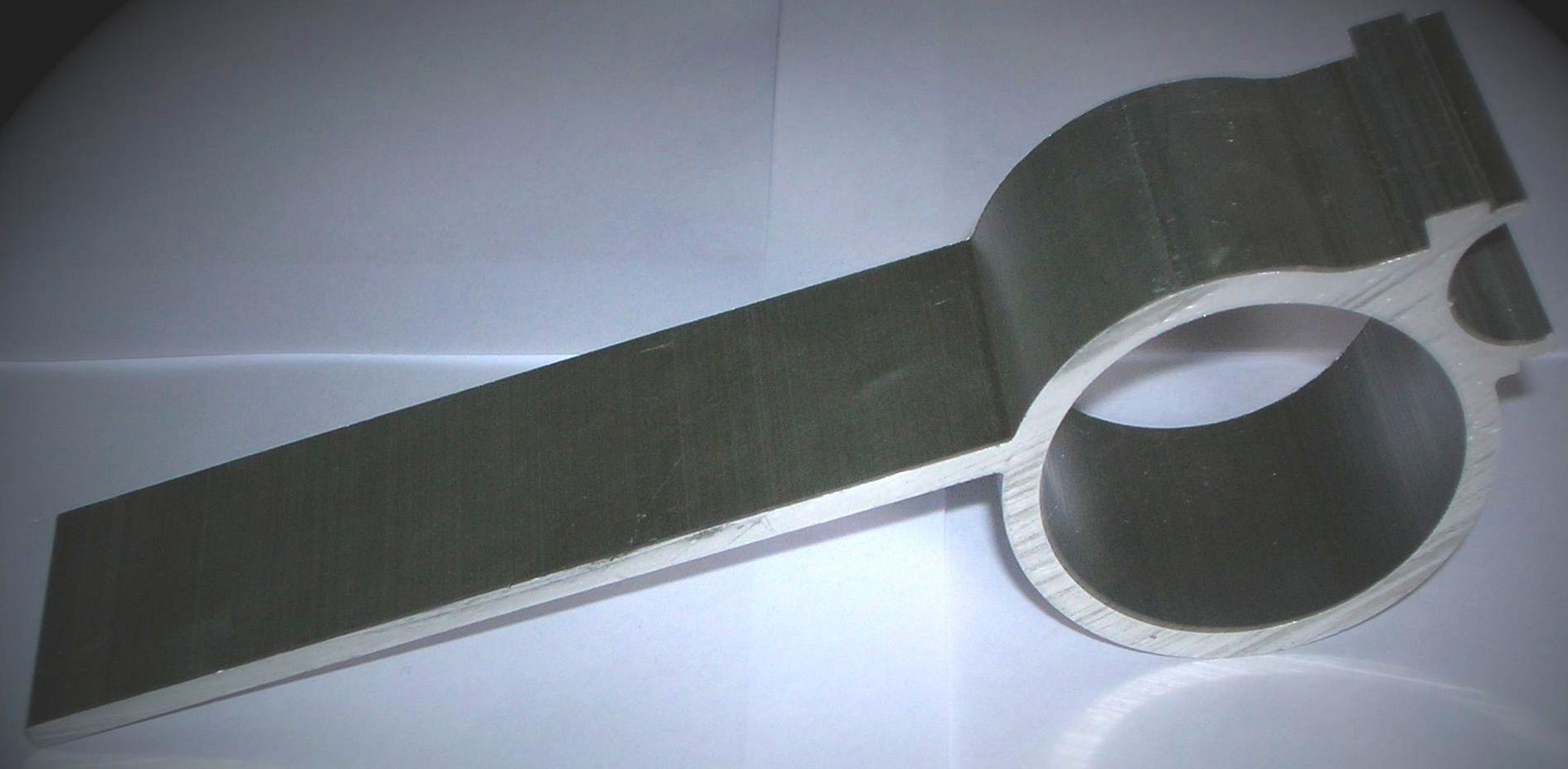

La troncatrice Mod. SL 500 CN è una macchina utensile su misura progettata da Viemme Impianti per la lavorazione completa di profilati in alluminio in un unico ciclo: taglio, foratura, fresatura degli smussi e maschiatura a rullare. La configurazione a cinque gruppi di lavoro, gestita da controllo numerico (CN) con carrello ad avanzamento su motore brushless, consente di eseguire in sequenza operazioni che normalmente richiederebbero più stazioni distinte, riducendo tempi di attrezzaggio e movimentazione del pezzo.
Caratteristiche tecniche e costruttive
- Struttura in acciaio elettrosaldato, rinvenuta, stabilizzata, sabbiata e verniciata a polvere epossidica (colore standard o a richiesta), con predisposizione per l’aspirazione trucioli (tubo diametro 120 mm).
- Carrello di avanzamento barra su unità di guida motorizzata brushless e controllata da CN, con pinza regolabile per profili di sagoma differente; via a rulli per barre singole fino a 5000 mm di lunghezza.
- Testa di taglio SL 500: traslazione orizzontale su slitta con guide a ricircolo di sfere, comando pneumatico con regolazione idropneumatica dell’avanzamento, motore da 4 kW.
- Unità di foratura “A”: foratura e centratura diametro 10,2 mm, testina a 2 fusi con regolazione orizzontale/verticale di 40 mm su piastra basculante.
- Unità di foratura “B”: foratura diametro 12,5-13 mm, con le stesse regolazioni orizzontale/verticale di 40 mm.
- Unità di rullatura “C”: maschiatura a rullare a cartuccia, passo 1,75, per filettature M12x1,75, regolazione orizzontale/verticale di 40 mm.
- Manipolatore e unità “D”: trasferimento del pezzo e fresatura degli smussi.
- 3 morse pneumatiche con morsetti sagomati per il bloccaggio del pezzo.
- Contapezzi elettronico con arresto automatico al raggiungimento della quantità impostata.
- Impianto di nebulizzazione della lama a micronebbia, a 5 vie con serbatoio autonomo, dedicato alla lavorazione dei profili in alluminio.
- Impianto pneumatico integrato per pulizia utensili e rimozione trucioli.
- Quadro comandi a bordo macchina in posizione ergonomica; impianto elettrico incorporato nel rispetto delle Normative CE.
- Protezioni antinfortunistiche con micro di sicurezza sulle aperture, conformi alla normativa vigente per la sicurezza sui luoghi di lavoro.
Caratteristiche Tecniche e Costruttive :
Struttura in acciaio elettrosaldato , rinvenuta , stabilizzata , sabbiata e verniciata con fondo epossidico di colore nostro standard o specifico . E’ fornita con predisposizione aspirazione trucioli tubo dia. 120 standard .
Carrello Avanzamento barra fissato su di un ‘ Unità di Guida movimentata da Motore Brushless , controllata da CN .
La pinza regolabile è adatta alla presa di profili di differente sagoma .
La via a rulli è adatta per posizionare n° 1 barra lunghezza max 5000 mm .
5 Gruppo di lavoro composti da :
N° 1 Testa di taglio SL 500 a traslazione orizzontale e posizionata su slitta con guide a ricircolo di sfere , comandata nello spostamento da un cilindro pneumatico con regolazione idropneumatica dell’avanzamento ; equipaggiata da un Motore da 4 Kw .
N° 1 Unità pneumatica di Foratura “A” adatta alla foratura dia. 10,2 e centratura , con testina a 2 fusi con regolazione orizzontale e verticale di 40 mm , per mezzo di piastra basculante con vite di regolazione .
N° 1 Unità pneumatica di Foratura “B” adatta alla foratura dia. 12,5 – 13 mm , con regolazione orizzontale e verticale di 40 mm , per mezzo di piastra basculante con vite di regolazione .

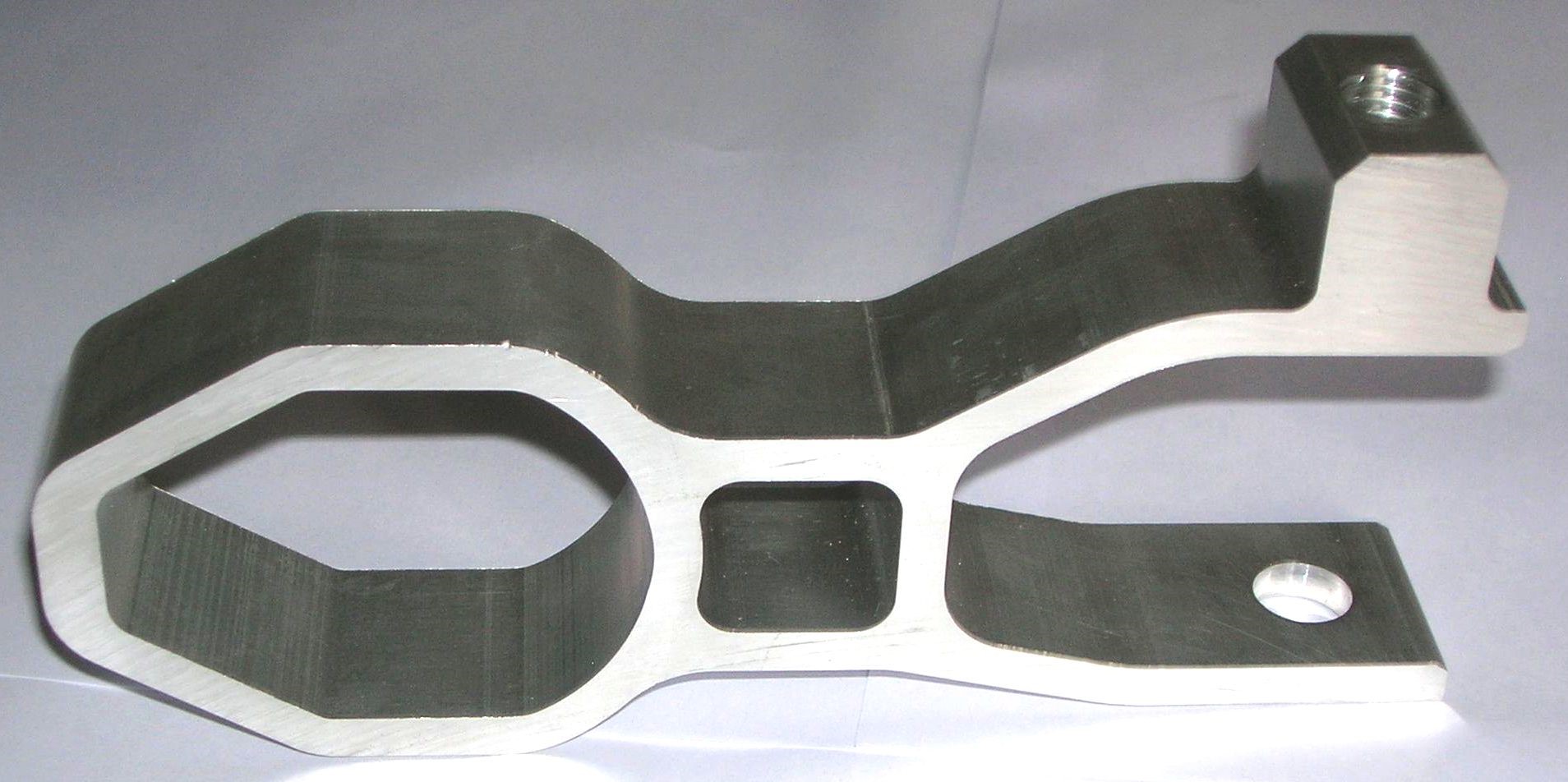

N° 1 Unità di Rullatura a patrona passo 1,75 “C” adatta alla maschiatura a rullare da M12x1,75 , con regolazione orizzontale e verticale di 40 mm , per mezzo di piastra basculante con vite di regolazione .
Manipolatore per traslare il pezzo su Unità “D” .
N° 1 Unità “D” adatta alla fresatura degli smussi .

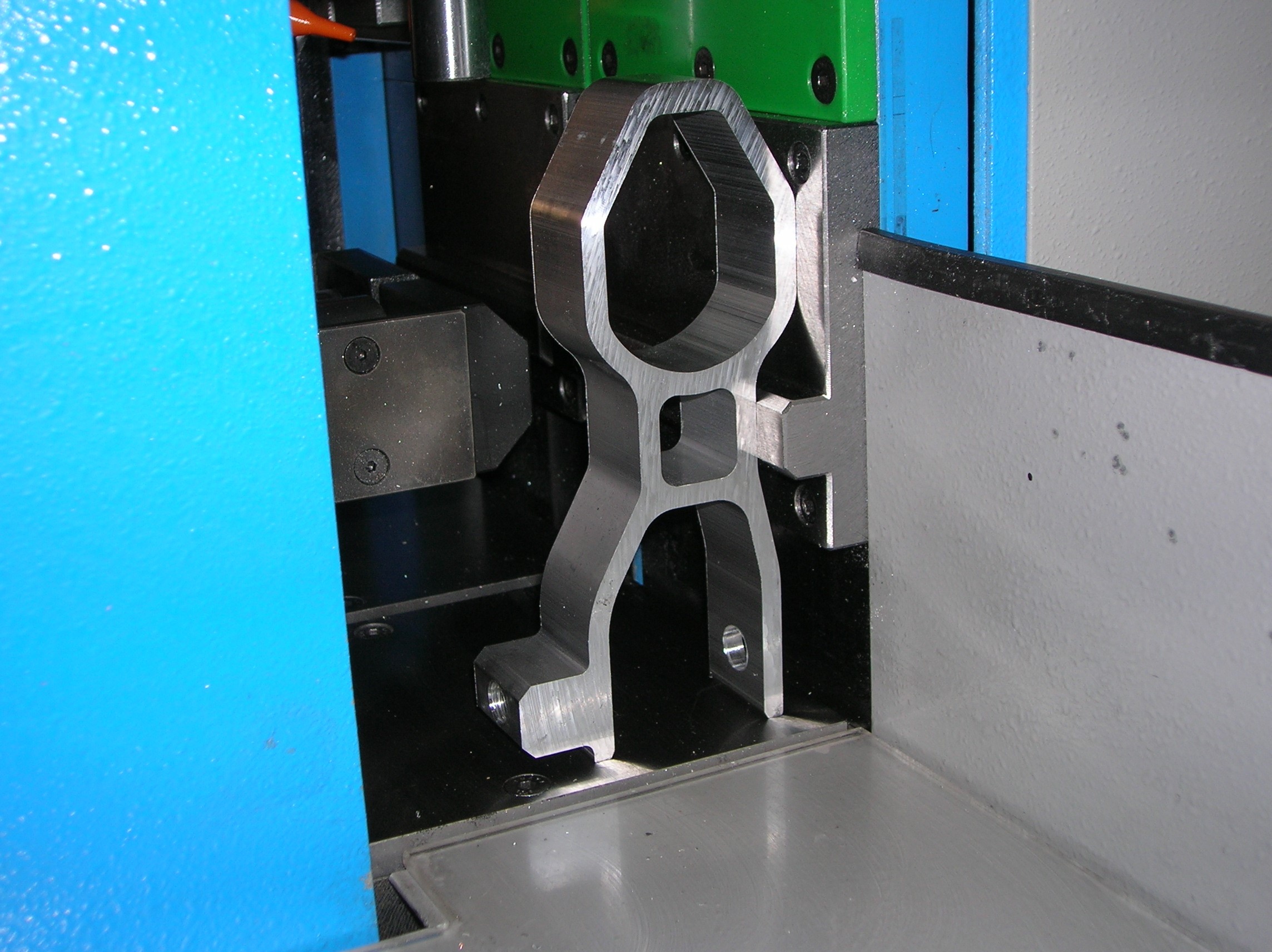

N° 3 Morse pneumatiche con morsetti sagomati adatti alla presa di 1 particolare .
Contapezzi elettronico con disinserimento automatico della macchina al raggiungimento della quantità preimpostata .
Impianto di nebulizzazione della lama a micronebbia , dotato di 5 vie , centralizzato con serbatoio autonomo , ideale per il taglio e la lavorazione dei profili in alluminio .
Impianto pneumatico posizionato all’interno della macchina , con bocche di soffiaggio per la pulizia dell’attrezzatura e l’ allontanamento dei trucioli .
Impianto ed apparecchiatura elettrica incorporati nella struttura della macchina , nel rispetto delle Normative CE .
Quadro dei comandi a bordo macchina , in posizione ergonomica per un’agevole programmazione .
Protezioni antinfortunistiche , dotate di aperture equipaggiate con micro di sicurezza per lo spegnimento immediato della macchina in caso di apertura accidentale secondo la vigente Normativa di Legge 626 per la sicurezza negli ambienti di lavoro .
Per approfondire configurazioni, tempi ciclo e personalizzazioni della troncatrice SL 500 CN in base alle esigenze di produzione, è possibile contattare direttamente Viemme Impianti.
